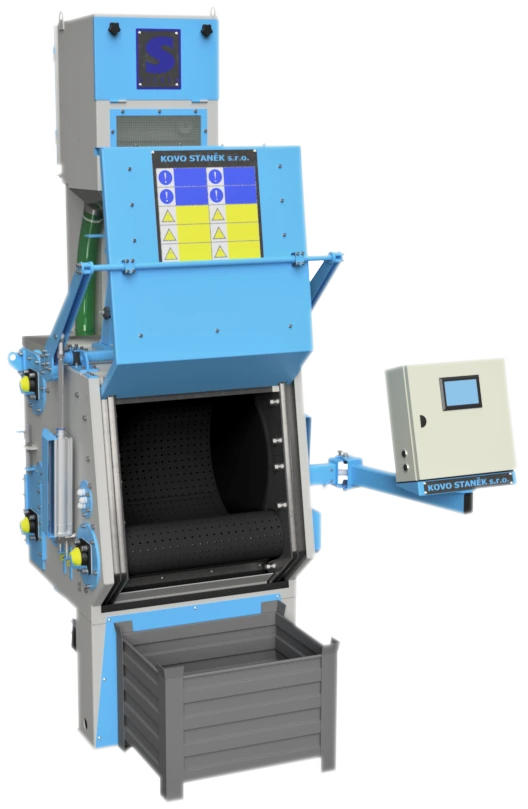

Rotační bubnové tryskací stroje TZB
Rychlé a rovnoměrné tryskání malých a středních dílů – úsporně, bezpečně a s plnou kontrolou procesu.
TZB: bubnové tryskání pro sériové díly bez kompromisů v kvalitě
Rotační bubnové tryskací stroje TZB jsou určené pro dávkové tryskání většího množství drobných a středních součástí. Díly se v komoře plynule otáčejí, takže abrazivo zasáhne povrch rovnoměrně i v hůře přístupných místech. Výsledkem je stabilní kvalita čištění a přípravy povrchu při rozumných provozních nákladech. Stroj je navržený pro dlouhou životnost a jednoduché řízení procesu – od nastavení parametrů až po opakovatelnost výsledků v každé šarži.
Vlastnosti a výbava
- Gumový nebo kovový pás;
- Frekvenční měniče u turbín ve standardu;
- Integrovaný dotykový panel a PLC počítač v polském jazyce s možností ukládání nastavení;
- Není potřeba provádět základový výkop;
- Systémy separace abraziva a filtrace ve standardu;
- Vzdálená diagnostika;
- Servis v Polsku s reakcí do 48 h.
Parametry bubnových tryskaček TZB
| Parametr | TZB 1 5,5/700 |
TZB 2 7,5/1100-1000 |
| Max. hmotnost vsázky (kg) | 350 | 800 |
| Max. objem vsázky (dm³) | 165 | 425 |
| Max. hmotnost dílu (kg) | 15 | 20 |
| Max. úhlopříčka dílu (mm) | 345 | 380 |
| Rozměr vnitřní komory (mm) | ∅720×800 | ∅1000×1100 |
| Počet vrhacích kol | 1 | 2 |
| Výkon turbíny (kW) | 5,5/7,5 | 7,5/11 |
| Otáčky vrhacího kola (ot./min) | 2900 | 2900 |
Bubnové tryskačky pro náročné
Neustále pracujeme na zlepšování procesu tryskání všech dílů – i těch nejmenších. Spolupráce s českou firmou Kovo Staněk, s.r.o., jedním z nejinovativnějších výrobců tryskaček, vyústila v zařazení bubnových tryskaček s tryskacími turbínami TZB do naší nabídky.
Díky vysoké produktivitě a přesné práci našla bubnová tryskačka uplatnění v mnoha odvětvích kovoprůmyslu, například při výrobě nábytku a spojovacího materiálu. Bubnové tryskačky se používají především pro opracování malých dílů ve velkých množstvích.
Princip činnosti bubnové tryskačky
Díly se v bubnových tryskačkách TZB pohybují uvnitř komory pomocí gumového pásu – díky tomu jsou vystaveny proudu ocelového granulátu dopadajícímu shora, který přesně a rovnoměrně čistí celý jejich povrch. Zařízení TZB umožňují operátorovi plnou kontrolu nad všemi parametry procesu, mimo jiné nad rychlostí pohybu pásu a výkonem turbín, což zajišťuje vysokou univerzálnost – lze čistit jak silně zkorodované díly, tak i ty, které vyžadují pouze jemné „ometení“.
Bubnová tryskačka – konstrukce
Konstrukce bubnové tryskačky TZB je poměrně jednoduchá, přičemž její výjimečnost spočívá především v chytrých, patentově chráněných řešeních a v přesnosti provedení. Tryskací komora, gumový pás, vrhací kola a další díly, které přicházejí do kontaktu s ocelovým granulátem, jsou vyrobeny z materiálů odolných proti opotřebení.
Vrhací kola jsou usazena na dvojitě uložené hřídeli, což výrazně prodlužuje životnost celé sestavy a snižuje náklady na údržbu. Turbíny jsou standardně vybaveny frekvenčními měniči, takže je možné plynule regulovat jejich výkon.

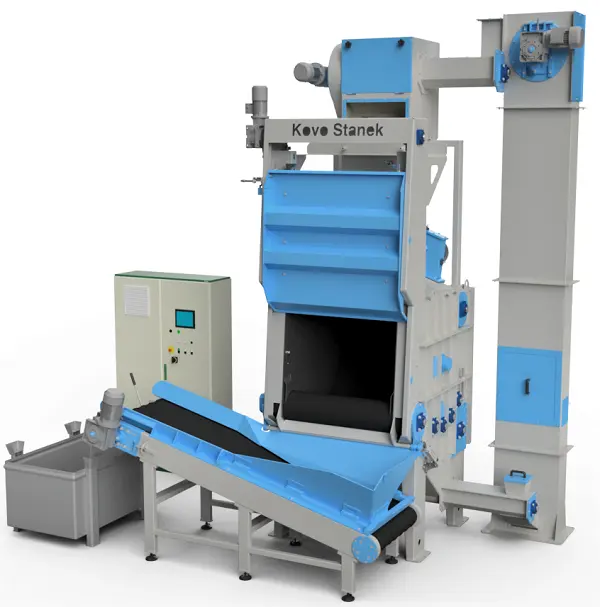

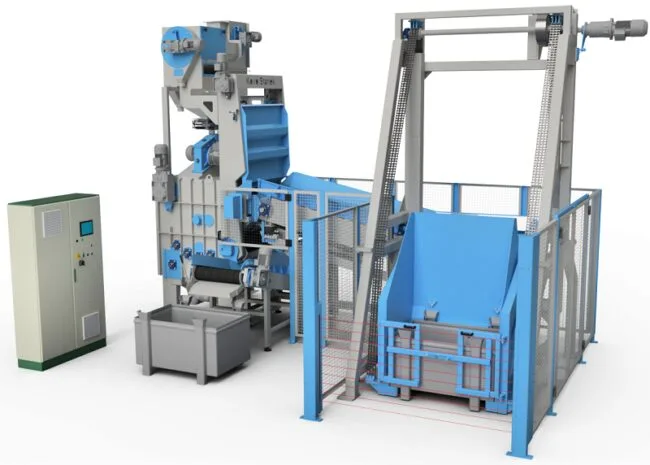

Bubnové tryskačky TZB mají vestavěný automatický systém separace abraziva a na přání zákazníka je lze rozšířit o systém automatického nakládání a vykládání.
Pokud máte zájem o otestování nebo nákup bubnové tryskačky, kontaktujte nás a navštivte servisní centrum Alumetal-Technik, které je vybaveno zařízením typu TZB.
Obstojí bubnová tryskačka TZB ve vašich podmínkách?
Chápeme, že výběr tryskačky musí být ze strany zákazníka vědomé rozhodnutí. Stroj musí splnit konkrétní výrobní cíle v daném čase a zároveň vyhovět všem pravidlům BOZP. Proto vždy doporučujeme návštěvu našeho testovacího centra v Lodži spolu s díly, které budete v takovém stroji reálně tryskat – abyste si sami ověřili jak samotný stroj, tak i kvalitu povrchu po opracování.
Pokud nyní hledáte právě bubnové řešení, dalším dobrým krokem jsou testy u nás. Kontaktujte našeho technického poradce a společně naplánujete průběh i termín zkoušek.
