Stolní rotorové tryskací stroje TZZS s pohyblivým turbínovým blokem
Univerzální stolovo-závěsová tryskačka s pohyblivým blokem turbín – jeden stroj pro různé díly, bez kompromisů v pokrytí povrchu.
TZZS – flexibilní tryskání dílů na stole i na závěsech, s lepším „dosahem“ do zákoutí.
TZZS spojuje dva světy: můžete opracovávat díly na otočném stole (stabilně, opakovatelně) nebo na závěsech (pro větší a náročnější tvary). Hlavním odlišením je pohyblivý blok turbín, který zlepšuje pokrytí povrchu a omezuje problém „stínů“ – tam, kde klasické turbíny nechávají nedočištěné zóny, zde proud abraziva reálně pracuje po celém dílu. Výsledek: méně oprav, rovnoměrnější čištění a stabilnější výstup mezi sériemi. Je to dobré řešení, když je výroba proměnlivá a nechcete mít dva stroje ani ztrácet čas „laděním“ nastavení procesu.
Vlastnosti a výbava
- Pohyblivý blok turbín s úhlem vychýlení až 35°.
- Kolejnice ve tvaru „Y“ se dvěma otočnými háky.
- Otočný stůl.
- Frekvenční měniče u turbín ve standardu.
- Integrovaný dotykový panel a počítač v polském jazyce s možností ukládání nastavení.
- Není potřeba provádět základový výkop.
- Systémy separace abraziva a filtrace ve standardu.
- Vzdálená diagnostika.
- Servis v Polsku s reakcí do 48 hodin.
Parametry závěsovo-stolové tryskačky TZZS
| Parametr | TZZS 2 5,5/12-17 |
TZZS 3 5,5/12-23 |
TZZS 3 7,5/16-23 |
TZZS 4 7,5/16-31 |
Maximálně |
| Max. průměr otáčení závěsu (mm) | 1200 | 1600 | 3300 | ||
| Max. výška závěsu (mm) | 1700 | 2300 | 3100 | 4500 | |
| Nosnost háku (kg) | 500/1000 | 1000/2000 | 2000 | ||
| Nosnost stolu (kg) | 500/1000 | 1000 | |||
| Počet vrhacích kol | 2/3 | 3 | 3/4 | 4 | 6 |
| Výkon turbíny (kW) | 5,5/7,5/11 | 11 | |||
| Otáčky vrhacího kola (ot./min)) | 2900 | 2900 | |||
TZZS – univerzální tryskačky pro průmysl
Chceme rozvíjet metodu tryskání a zavádět do ní inovativní řešení, materiály i stroje. Klíčová je v tomto procesu spolupráce s českým výrobcem turbínových zařízení Kovo Staněk, s.r.o., jejímž výsledkem je zařazení závěsovo-stolové tryskačky TZZS s pohyblivým blokem turbín do nabídky Alumetal-Technik.
Tryskačka TZZS s pohyblivým blokem turbín je hybridní zařízení, které spojuje výhody závěsové tryskačky TZNZ s pohyblivým blokem turbín a stolové tryskačky TZS. Díky své univerzálnosti je doporučována především firmám s různorodým výrobním profilem.
Výhody stolovo-závěsové tryskačky TZZS
Stejně jako ostatní zařízení značky Kovo Staněk jsou i stolovo-hákové tryskačky vybavené turbínami se zvýšenou životností, jejichž konstrukce je chráněna patentem. Jejich inovace spočívá ve vlastním návrhu příruby hřídele elektromotoru, která je osazena speciálním těsnicím kroužkem a dvěma ložisky. To prodlužuje životnost a snižuje náklady na údržbu vrhacího kola.
Stolovo-závěsové tryskačky jsou ve standardu vybavené frekvenčními měniči, které umožňují plynule regulovat výkon turbíny. Ovládání probíhá přes dotykovou obrazovku s polským rozhraním. PLC řídicí systém lze připojit k internetu, takže je možné poruchy na dálku diagnostikovat a odstraňovat bez nutnosti výjezdu servisu.
Konstrukce stolovo-závěsové tryskačky TZZS

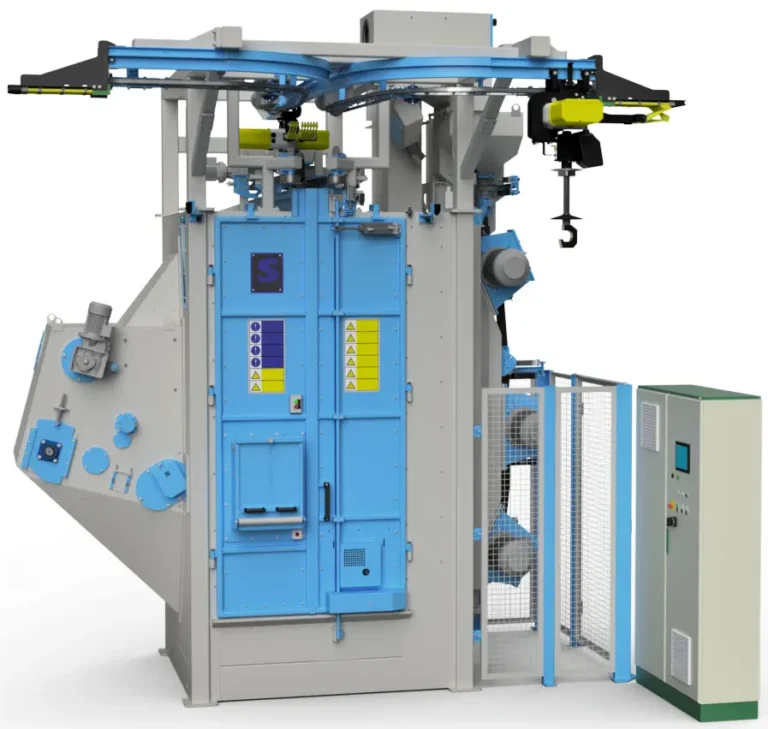

Zařízení TZZS svou konstrukcí připomíná závěsovou tryskačku TZNZ s pohyblivým blokem turbín – skládá se z tryskací komory z materiálu odolného proti otěru, kolejnice ve tvaru „Y“ se dvěma háky a pohyblivého bloku turbín, jehož výhody popisujeme podrobněji na stránce tryskačky TZNZ.
Největším rozdílem mezi těmito zařízeními je dodatečný otočný stůl, kterým je tryskačka TZZS vybavena. Umožňuje čištění dílů, které z různých důvodů nelze zavěsit na hák.
Výkonný filtrační systém s filtrem o životnosti až 18 000 motohodin a integrovaný separátor abraziva zaručují čistotu na pracovišti zařízení, což – při správném provozu – přispívá k nízké poruchovosti. V případě jakýchkoli problémů se závěsovo-stolovou tryskačkou TZZS garantuje lodžský servis reakci do 48 hodin.
Pokud máte zájem o hákovou tryskačku TZZS s pohyblivým blokem turbín a otočným stolem, kontaktujte technické poradce Alumetal-Technik – pomohou vybrat zařízení přesně podle vašeho procesu.
